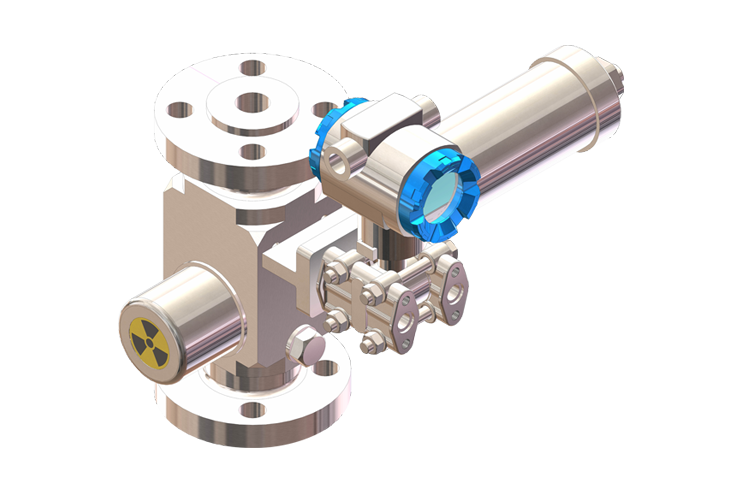

短节型多相流量计

短节型多相流量计可装置在单井井口或计量站 ，对油气水各相流量和要害历程参数 ，如含水率、含气率、温度、压力等举行在线、实时丈量。该产品基于成熟的伽马射线及文丘里手艺 ，笼罩0~100% 含气率规模下的单井计量和测试 ，同时可以知足小体积、高强度、长寿命的要求。
资料下载 产品视频
+

产品特点

非宽免源型宽免源型

  • 结构精练、尺寸小、重量轻；

  • 本钱更低、易于推广；

  • 可笼罩低中高种种含气工况；

  • 自动化水平高 ，可无人值守。

  • �？榛杓�；

  • 可笼罩低中高种种含气率工况；

  • 不受油水乳化影响；

  • 无插入部件 ，不受结蜡影响；

  • 远程数据收罗及控制 ，自动化水平高 ，可无人值守；

  • 无可动部件 ，维护量低；

  • 结构精练 ，占地面积小 ，重量轻；

  • 装置轻盈 ，操作清静；

  • 压损小 ，低功耗；

  • 宽免级放射源 ，无需辐射清静允许证或打点放射源转让及备案手续；

  • 装备周围辐射等同于自然本底。

手艺参数

非宽免短节型多相流量计手艺参数
置信度=95%, k=1.96
含气率规模　不确定度
操作压力< 2MPa≥ 2 MPa
0~95 %液量( 相对误差 )5%5%
宇量（相对误差）7%5%
含水率（绝对误差）2%2%
95-100%碳氢化合物 ( 相对误差 )5-10%5%
宇量（相对误差）7%3%
三相含水率（绝对误差）0.5%0.5%

宽免源短节型多相流量计手艺参数

尺寸

多相流DN25~DN100 ，湿气DN40~DN200

典范丈量规模：

多相流/液体10~2000 方/天
湿气/气流量 2000~百万标方/天

操作压力（最高）：

10MPa（多相流） ，25MPa（湿气）

操作温度

-40~120 ℃

量程比

15:1（可扩展至30：1）


宽免源短节型多相流量计丈量典范不确定度

含气率规模

丈量

丈量典范不确定度

压力<2 MPa

压力≥2 MPa

0~90 %

液量( 相对 )

5%

5%

宇量（相对）

7%

5%

液相含水率（绝对）

2%

2%

90-100%

碳氢化合物 ( 相对 )

5~10%

5%

宇量（相对）

7%

3%

三相含水率（绝对）

1.5%

1.5%

丈量原理

非宽免源宽免源

  • 使用文丘里丈量总流量（TFR）；

  • 多变量传感器丈量流体的温度、压力和流体流经文丘里时的差压值；

  • 双能伽玛传感器丈量流体的相分率（包括含气率和含水率）；

  • 数据收罗和处置惩罚单位（DAU） ，主要完成对系统内各传感器和仪表的信号收罗、处置惩罚 ，基于多相流动模子的盘算 ，最终实现丈量效果的输出和数据远传；

  • PVT模子内嵌在流量计软件中 ，把工况丈量数据转换为标况后输出。

  • 宽免源短节型多相流量计沿用了谈球吧科技成熟的文丘里和伽马射线手艺 ，在0~100%含气率规模内实现单井油、气、水单相流量的实时计量；

  • 该产品所使用的放射源活度低于国际原子能机构划定的宽免级别 ，无需客户具备辐射清静允许证或打点放射源转让及备案手续 ，纵然爆发个体丧失也不会作为辐射清静事故处置惩罚；

  • 该产品结构紧凑、占地面积小 ，可永世装置在井口或计量站。
